DP KVM 2口切換器

DY-SW2201DP

DYLINK

產品描述

1. 能夠使用戶從單一USB鍵盤、鼠標、和一個DisplayPort視頻信號接口，快速切換操作2臺電腦主機，以便有效率的進行多工作處理；

2. DisplayPort KVM切換器支持超高清視頻分辨率，最高達到4K（3840x2160@60Hz)。支持全高清120Hz 3D立體顯示，用戶可以享受更寬廣的屏幕顯示、給您提供最良好的工作體驗；

3. DisplayPort KVM切換器可在2臺電腦間進行切換。并提供有2端口USB Hub功能和2端口USB透傳功能。即USB鍵盤、鼠標數據都通過KVM線纜進行快速、無縫的切換，同時，USB Hub又允許每臺電腦訪問額外的兩個USB2.0通用外圍設備；

4. 設備安裝簡單、便捷，只需將線纜插入其相應端口即可；無需軟件配置，也沒有不兼容問題。并可在Windows、Linux和Mac等多種操作系統平臺上工作；

產品連接需求

1.電腦PC端：2條DP線纜，2條USB A-B連接線纜。

2.用戶操作端：一個帶有DP接口的顯示器；一個USB鍵盤，一個USB鼠標；兩個USB2.0通用設備。

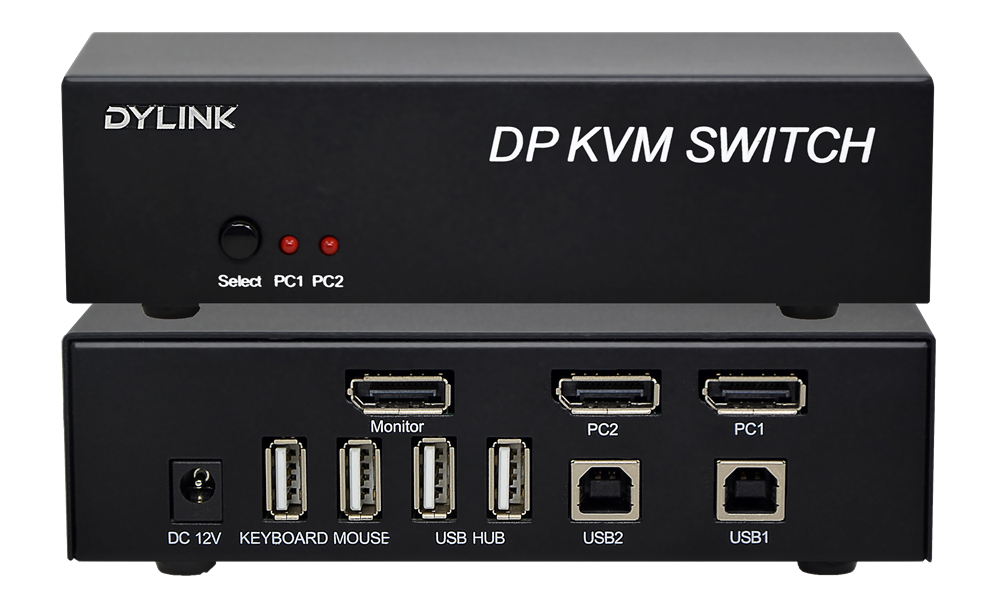

產品圖片

產品特點

1、滿足DP 1.2規范，支持HDCP，一套USB鍵盤、鼠標操控2臺電腦主機；

2、內置2端口USB Hub，完全兼容USB2.0規格；

3、兩種靈活的切換方式：前置面板按鍵和鍵盤熱鍵；

4、最高支持3840 x 2160@60Hz，支持全高清120Hz 3D立體顯示，最高幀率240FPS，每只眼120FPS；

5、鍵盤和鼠標支持端口仿真與bypass功能,支持IBM、DELL、HP、雙飛燕等鼠標、鍵盤；

6、多平臺支持– Windows、Linux 和Mac；

切換方式

切換方式有兩種：①通過前置面板上的按鍵進行切換。②使用鍵盤熱鍵方式進行切換。

①按鍵切換

前置面板上有1個按鍵，按壓某一個按鍵就會在2個端口中相互切換。

② 鍵盤切換 - 使用特定序列的鍵盤按鍵，也可以實現切換功能，具體為：

即按下ScrollLock鍵并釋放，然后再按下ScrollLock鍵并釋放，再按下數字鍵“1”或“2”并釋放，最后按下回車鍵，那么就會切換到對應的第1口或第2口。

鍵盤啟動自動掃描 – 自動掃描功能使用鍵盤熱鍵，可啟動自動掃描功能，具體為：

即按下ScrollLock鍵并釋放，然后再按下ScrollLock鍵并釋放，再按下字母鍵 “S” 并釋放，最后按下回車鍵，那么就會啟動自動掃描切換功能，即切換器自動按照設定的時間間隔在兩個端口間切換。

鍵盤掃描間隔設置 – 自動掃描時間間隔設定使用鍵盤熱鍵，可設定自動掃描時間間隔，具體為：

即按下ScrollLock鍵并釋放，然后再按下ScrollLock鍵并釋放，再按下字母鍵 “P”或“d” 并釋放，最后按下回車鍵，那么就會增加或減小自動掃描時間間隔。自動掃描時間間隔共分為7檔，分別為10秒，20秒，30秒，50秒，100秒，200秒和5秒，缺省是10秒。

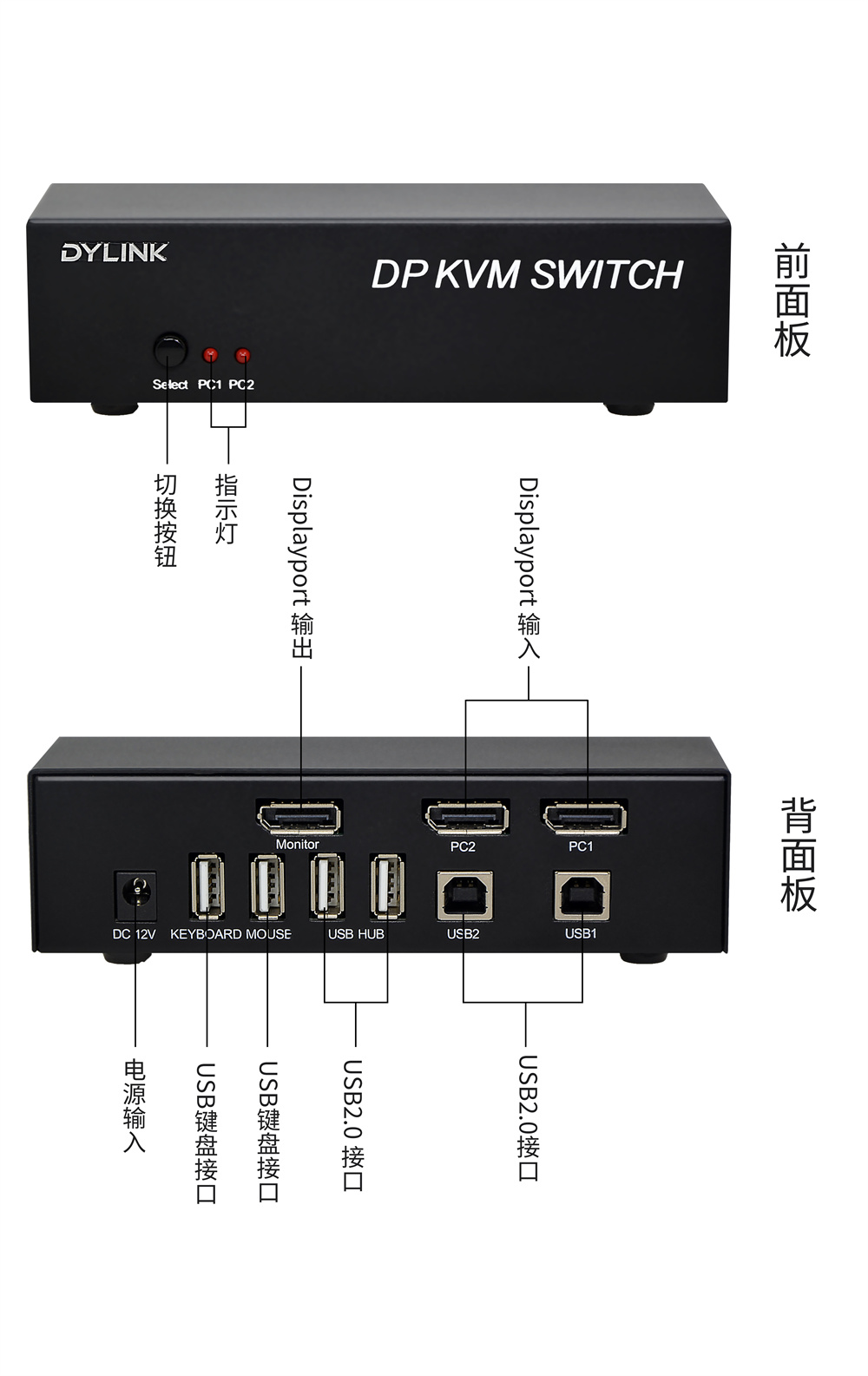

接口功能

裝箱清單

感謝您使用我公司產品，打開包裝請先清對產品裝箱單

產品裝箱明細單：

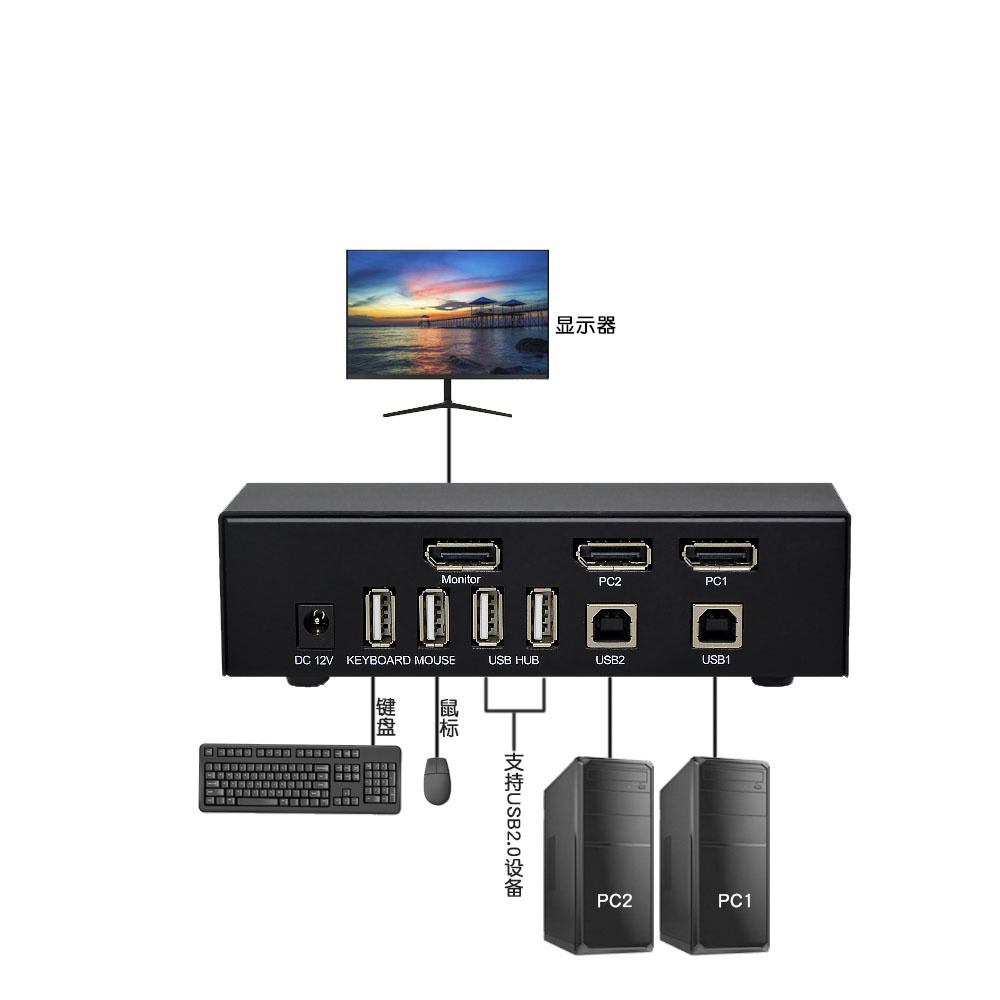

安裝

1.切換器、DP顯示器和各主機等關掉電源。

2.將USB鍵盤和USB鼠標插入到切換器上標識為鍵盤、鼠標的端口上。如有需要的話，還可插入兩個USB2.0通用外圍設備到切換器上標識有USBHub的端口上，如U盤、USB攝像頭等。

3.將DP顯示器插入到切換器上標識有“Monitor”的端口上并開啟顯示器電源。

4.用DP線纜，將切換器上DP端口與主機DP端口連接。

5.用USB線纜將切換器上USB端口與主機USB端口連接。

6.將切換器上電。

7.開啟各電腦電源并啟動。
